DIN186
GS
GSTB001

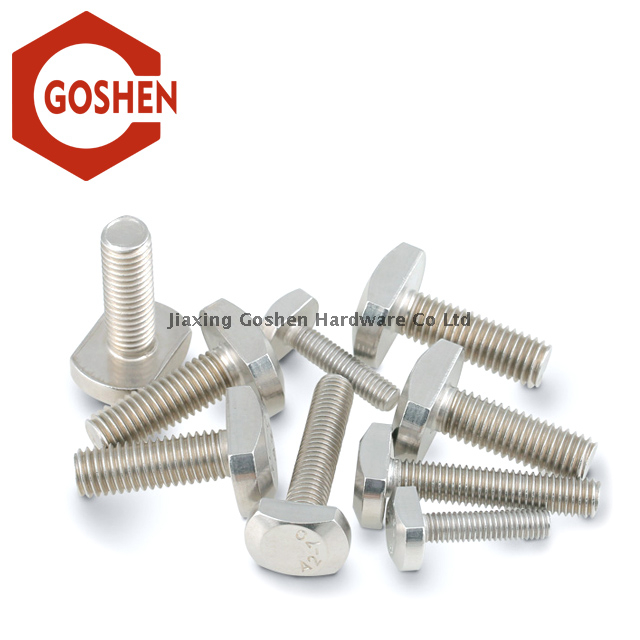

اسم المنتج | متري M10 براغي رأس T الفولاذ المقاوم للصدأ لآلة الطحن |
مادة | الصلب غير القابل للصدأ 304/316/316L |
OEM/Custom | نعم |
ميزة | 1. التآكل مقاوم 2. دورة الحياة 3. ودية من البيئة 4. تثبيت الأداء |
معيار | DIN186 |
المواد المتاحة | الفولاذ المقاوم للصدأ سبيكة التيتانيوم وتيتانيوم الألومنيوم |
التعبئة | مربع+كرتون +البليت أو مثل لكل كليت متطلبات |
| d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
| P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
| DS | الأعلى | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 |
| دقيقة | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | |
| b | ل <= 120 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | / | / |
| 120 | / | / | / | / | 44 | 52 | 60 | 72 | 84 | 96 | 108 | |
| ك = K1 | الأعلى | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 |
| دقيقة | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 | |
| s | الأعلى | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 |
| دقيقة | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 | |
| S1 | الأعلى | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 |
| دقيقة | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | |
عناصر الاختبار | معايير الاختبار | متطلبات | نتائج الإختبار | |||||||
قوة الشد (n/mm²) | ISO 3506-1: 2009 | 700 دقيقة | 753 | |||||||
درجة | ج (كحد أقصى) | MN (الحد الأقصى) | P (الحد الأقصى) | S (ماكس) | SI (الحد الأقصى) | Cr | ني | شهر |
304 | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 18.00 - 20.00 | 8.00- 10.50 | - |
316 | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 16.00 - 18.00 | 10.00 - 14.00 | 2.00 - 3.00 |
316L | 0.030 | 2.00 | 0.045 | 0.030 | 0.75 | 16.00 - 18.00 | 10.00 - 14.00 | 2.00 - 3.00 |
